Meer informatie: VELUX Quattro

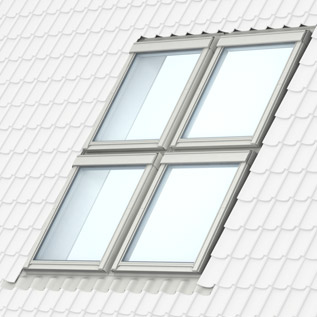

Het VELUX daglichtsysteem Quattro bestaat uit vier identieke dakramen, twee boven elkaar en twee naast elkaar gekoppeld met een tussenafstand van 100 mm. U kunt elk gewenst VELUX dakraam voor dit type daglichtsysteem gebruiken. Het daglichtsysteem wordt geleverd incl. alle benodigde (koppel)gootstukken.

Daglichtsysteem Quattro

Vier identieke VELUX dakramen voorzien van een 100 mm koppelgootstuk EKW .. 0021E, EKW .. 0004E en EKW .. 0006. Het koppelgootstuk EKW .. 0021E bestaat uit een gootstuk EKW .. 0001E en EKW .. 0003.

De totale inbouwbreedte is 2x de breedtemaat van het door u gekozen dakraam + 10 cm. De totale inbouwhoogte is 2x de hoogtemaat van het door u gekozen dakraam + 10 cm.

Voorbeeld
Type MK04 zijn 4 stuks van 78x98 cm, totale breedte is 2x 78 cm + 10 cm = 166 cm, totale hoogte is 2x 98 + 10 = 206 cm.

Daglichtsysteem Quattro
(a) = 100 mm
(b) = 100 mm

Belangrijk!
Wilt u nu of in de toekomst rolluiken toepassen, dan dient de verticale koppelafstand (b) vergroot te worden naar 250 mm. Wilt u insectenhorren toepassen, dan heeft u hiervoor een insectenhor koppelkit ZOZ 157 nodig en dient u de aftimmering van de horizontale koppeling (a) gelijk met het dakbeschot te maken. Neem voor bovenstaande punten contact op met onze klantenservice.

Thermo-tech

VELUX dakramen worden vanwege hun plaats in het schuine dak blootgesteld aan de meest uiteenlopende weersomstandigheden. Daarom heeft VELUX ervoor gekozen om alle dakramen uit te rusten met een hagelbestendige geharde buitenruit. Hieronder vindt u een aantal kenmerken van de VELUX beglazing die wij op onze website voeren. Indien u specifieke wensen heeft, vraag het ons, wij maken graag voor u een offerte op maat.

Energiebalans --50

Het meest voordeligste dakraam van VELUX met Thermo Technology en hoogrendementglas heeft een uitstekende balans tussen isoleren en toetreden van zonnewarmte.

Ug-waarde (isolatiewaarde ruit) 1,0 W/m2K
Uw-waarde (isolatiewaarde dakraam) 1,3 W/m2K
Rw-waarde (geluidsisolatie) 32 dB
g-waarde (zonnewarmtetoetreding) 46%
Veiligheidsbeglazing (gelaagde binnenruit) Nee
Easy-to-Clean coating Nee
Regencontactgeluidreductie Nee
Anti-dauw coating Nee

Veiligheidsbeglazing --70

Voor betere veiligheid in huis is dit VELUX dakraam met Thermo Technology voorzien van een hoogrendementglas met een gelaagde binnenruit wat niet versplintert bij glasbreuk.

Ug-waarde (isolatiewaarde ruit) 1,0 W/m2K
Uw-waarde (isolatiewaarde dakraam) 1,3 W/m2K
Rw-waarde (geluidsisolatie) 35 dB
g-waarde (zonnewarmtetoetreding) 46%
Veiligheidsbeglazing (gelaagde binnenruit) Ja, P2A
Easy-to-Clean coating Nee
Regencontactgeluidreductie Nee
Anti-dauw coating Nee

Inbraakwerende beglazing --70Q

Het meest veilige venster voor uw woning is dit VELUX dakraam met Thermo Technology uitgevoerd met extra geïntegreerde sloten in het draaiende gedeelte en voorzien van hoogrendementglas met een 4-PVB gelaagde antivandalisme binnenruit dat hierdoor in aanmerking komt voor het Politie Keurmerk Veilig Wonen.

Ug-waarde (isolatiewaarde ruit) 1,1 W/m2K
Uw-waarde (isolatiewaarde dakraam) 1,3 W/m2K
Rw-waarde (geluidsisolatie) 35 dB
g-waarde (zonnewarmtetoetreding) 62%
Veiligheidsbeglazing (gelaagde binnenruit) Ja, P4A
Easy-to-Clean coating Nee
Regencontactgeluidreductie Nee
Anti-dauw coating Nee

Energiebesparende beglazing --60

Dit VELUX dakraam met Thermo Technology beschikt over betere zonwerende eigenschappen, heeft contactgeluid reducerende aluminium profielen en is voorzien van een hoogrendementglas met een gelaagde binnenruit wat niet versplintert bij glasbreuk.

Ug-waarde (isolatiewaarde ruit) 1,0 W/m2K
Uw-waarde (isolatiewaarde dakraam) 1,3 W/m2K
Rw-waarde (geluidsisolatie) 37 dB
g-waarde (zonnewarmtetoetreding) 30%
Veiligheidsbeglazing (gelaagde binnenruit) Ja, P2A
Easy-to-Clean coating Ja
Regencontactgeluidreductie Ja
Anti-dauw coating Nee

Triple beglazing --68

Dit energie efficiënte VELUX dakraam met Thermo Technology is voorzien van een basis drievoudige beglazing met een gelaagde binnenruit die niet versplintert bij glasbreuk.

Ug-waarde (isolatiewaarde ruit) 0,7 W/m2K
Uw-waarde (isolatiewaarde dakraam) 1,1 W/m2K
Rw-waarde (geluidsisolatie) 35 dB
g-waarde (zonnewarmtetoetreding) 52%
Veiligheidsbeglazing (gelaagde binnenruit) Ja, P2A
Easy-to-Clean coating Nee
Regencontactgeluidreductie Nee
Anti-dauw coating Ja,

Triple beglazing --66

Dit energie efficiënte VELUX dakraam met Thermo Technology heeft contactgeluid reducerende aluminium profielen en is voorzien van een drievoudige beglazing met een gelaagde binnenruit wat niet versplintert bij glasbreuk.

Ug-waarde (isolatiewaarde ruit) 0,5 W/m2K
Uw-waarde (isolatiewaarde dakraam) 1,0 W/m2K
Rw-waarde (geluidsisolatie) 37 dB
g-waarde (zonnewarmtetoetreding) 51%
Veiligheidsbeglazing (gelaagde binnenruit) Ja, P2A
Easy-to-Clean coating Ja
Regencontactgeluidreductie Ja
Anti-dauw coating Ja

Hoe lager de U-waarde, hoe hoger de isolatie.
